Окраска кузова автомобиля — это не один проход краскопульта, а технологическая система. До нанесения видимого цвета металл проходит химическую подготовку, катафорезное грунтование, промывки и сушку. Затем наносятся вторичный грунт, базовая эмаль и, если это предусмотрено системой покрытия, лак. Днище, колёсные арки, швы и скрытые полости получают дополнительную защиту.
В репортаже «КОНСТАНТИН ПРО» мы прошли по окрасочному производству Горьковского автозавода и увидели весь маршрут кузова ГАЗели: от первых ванн до лабораторной проверки лакокрасочного покрытия.
Подготовка кузова перед покраской
Качество лакокрасочного покрытия зависит прежде всего от подготовки металла. Технологические загрязнения, остатки масел и нестабильная поверхность снижают адгезию — способность покрытия удерживаться на основании. Поэтому до окраски кузов последовательно проходит обезжиривание, промывки, фосфатирование и другие операции.
В ходе экскурсии представители производства говорят о 13 стадиях обработки. Отдельные технологические ванны имеют объём около 130 м³. Для стабильного результата контролируются параметры растворов, температура, время обработки и состояние оборудования.
Подготовка решает две задачи:
- удаляет загрязнения, которые мешают сцеплению покрытия с металлом;
- формирует поверхность, на которой защитные слои работают как единая система.
Пропуск или нарушение раннего этапа нельзя полностью компенсировать более толстым слоем эмали. Дефект может проявиться позже — отслаиванием, вздутием покрытия или распространением коррозии от скола.
Что такое катафорезное грунтование кузова
Катафорез, или катодное электроосаждение, применяется для равномерного нанесения грунта на металлический кузов. Кузов полностью погружается в ванну с рабочим составом. Между изделием и электродами создаётся электрическое поле; частицы грунта осаждаются на проводящей поверхности.
В видео называется рабочее напряжение около 300 В. Это параметр показанного процесса, а не универсальное значение для любой окрасочной линии.
Полное погружение важно для автомобильного кузова по нескольким причинам:
- состав покрывает наружные панели;
- раствор проходит через проёмы и технологические отверстия;
- грунт осаждается на внутренних поверхностях и в сложных соединениях;
- защищаются участки, куда трудно направить обычный краскопульт.
Двери, капот и другие элементы фиксируют в технологическом положении, чтобы раствор свободно перемещался внутри кузова. После электроосаждения выполняются промывки, удаляющие незафиксированный материал, а затем покрытие полимеризуется при нагреве. По словам участников экскурсии, температура печи приближается к 200 °C.
Герметизация швов, защита днища и колёсных арок

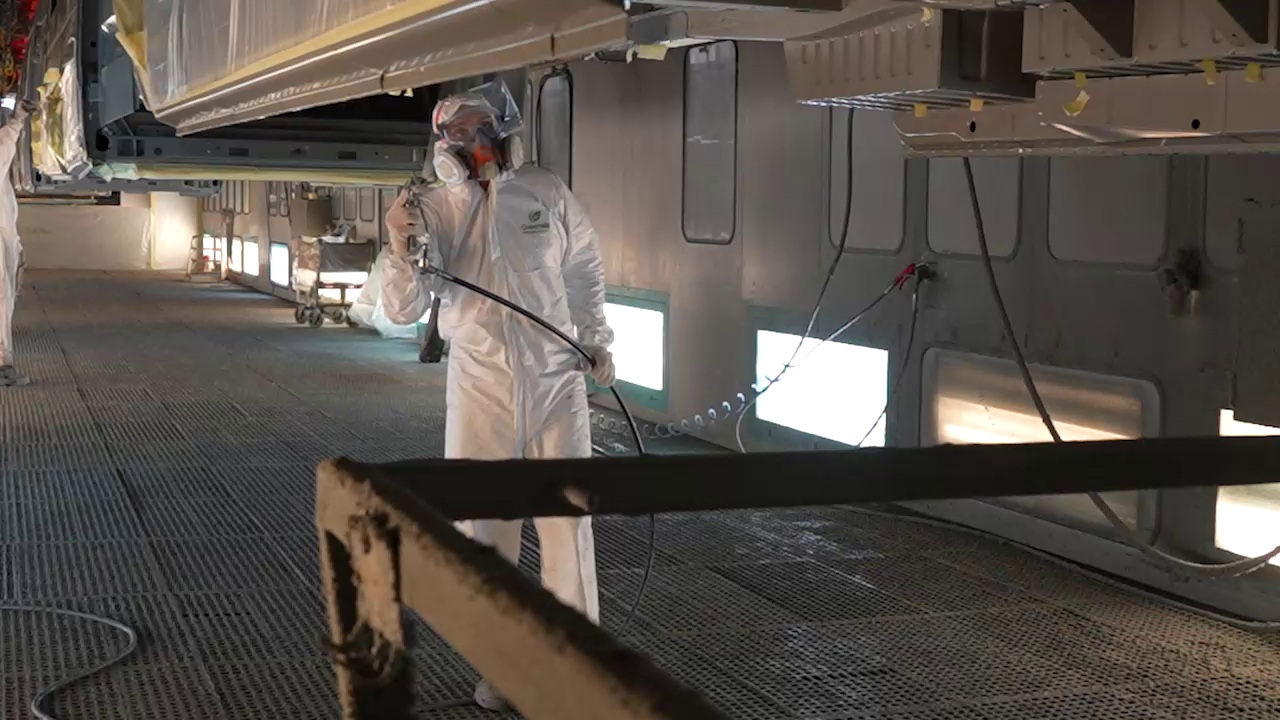

Катафорезный грунт создаёт базовую антикоррозионную защиту, но разные зоны кузова испытывают разную нагрузку. Днище и арки получают удары песка и гравия, контактируют с водой, грязью и противогололёдными реагентами. Сварные соединения и нахлёсты требуют герметизации.
Поэтому после грунтования на отдельные участки наносятся дополнительные материалы: герметики, противошумные и защитные составы.
Важно различать заводскую обработку и последующее нанесение антикора. Заводские материалы входят в спроектированную систему покрытия и наносятся на подготовленную поверхность при контролируемых условиях. При дополнительной обработке уже эксплуатируемого автомобиля результат зависит от очистки, сушки, совместимости составов и доступа к скрытым полостям.
Автоматизированный конвейер окрасочного производства ГАЗ

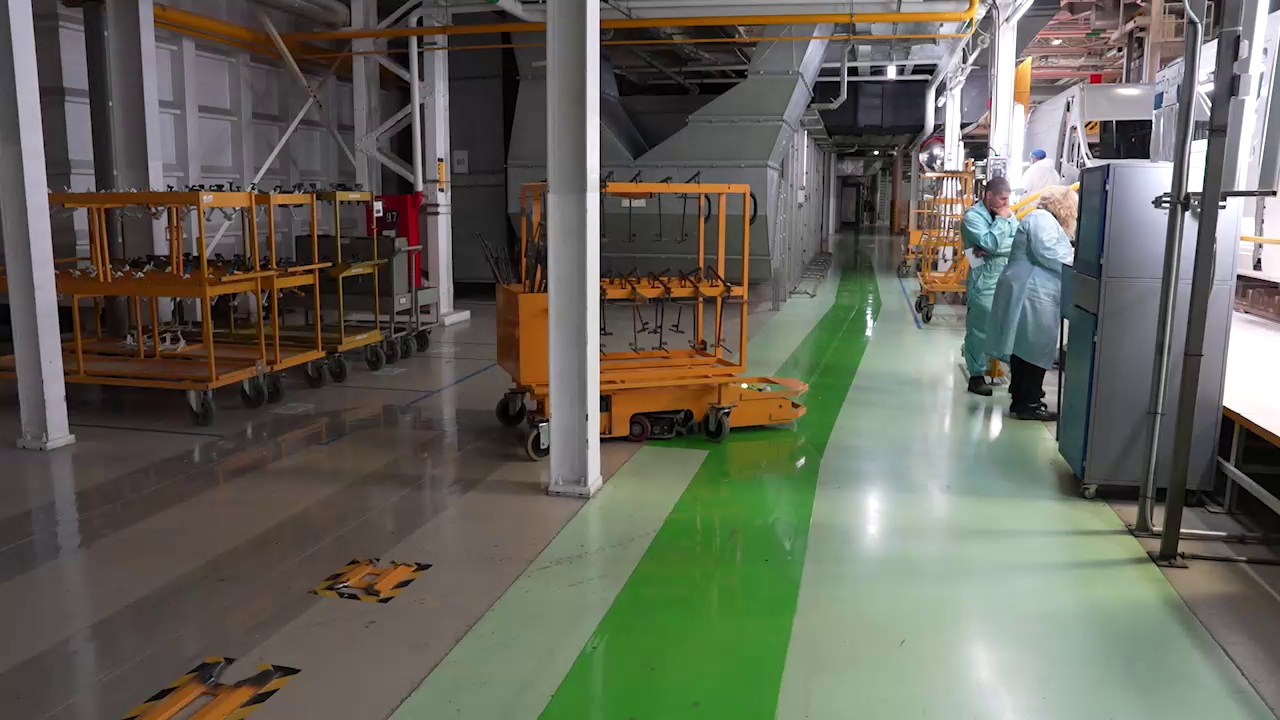

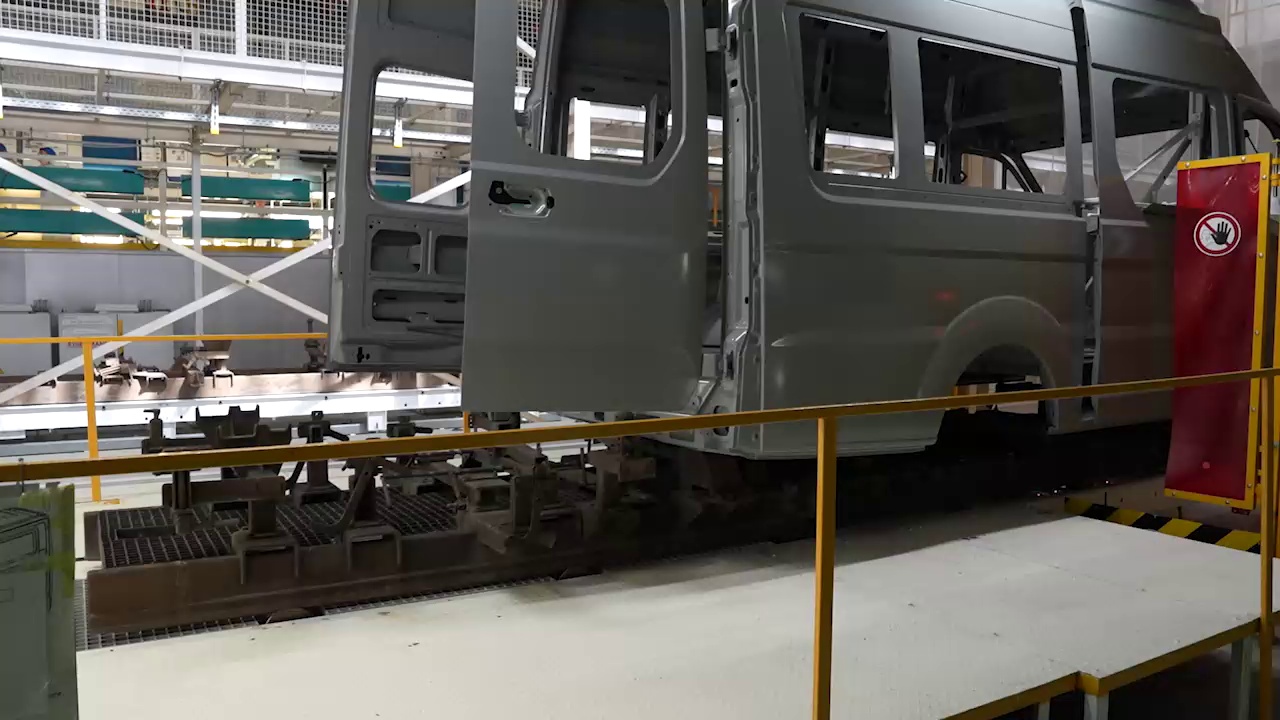

После грунтования и герметизации кузов перемещается по линии на транспортной оснастке. На производстве используются автоматические конвейеры и беспилотные транспортные тележки для внутренних перемещений.
Линия рассчитана на работу с различными типами кузовов. Система управления получает информацию об изделии и передаёт её роботам. Программа определяет траектории, технологические операции и цвет.
Это позволяет последовательно окрашивать кузова разных моделей и цветов, не формируя отдельную длинную партию для каждого варианта. При переходе на другую эмаль контур промывается, после чего блок цветности подключает требуемый материал.

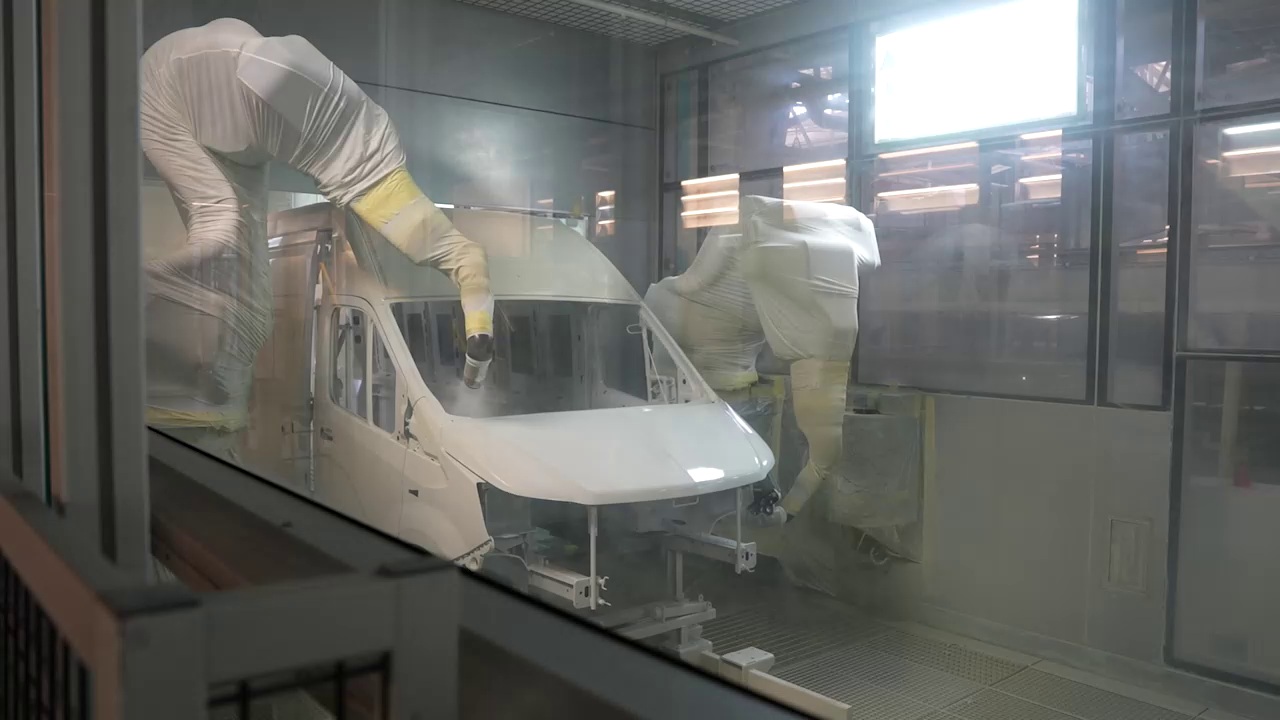

Как роботы окрашивают кузов и проёмы

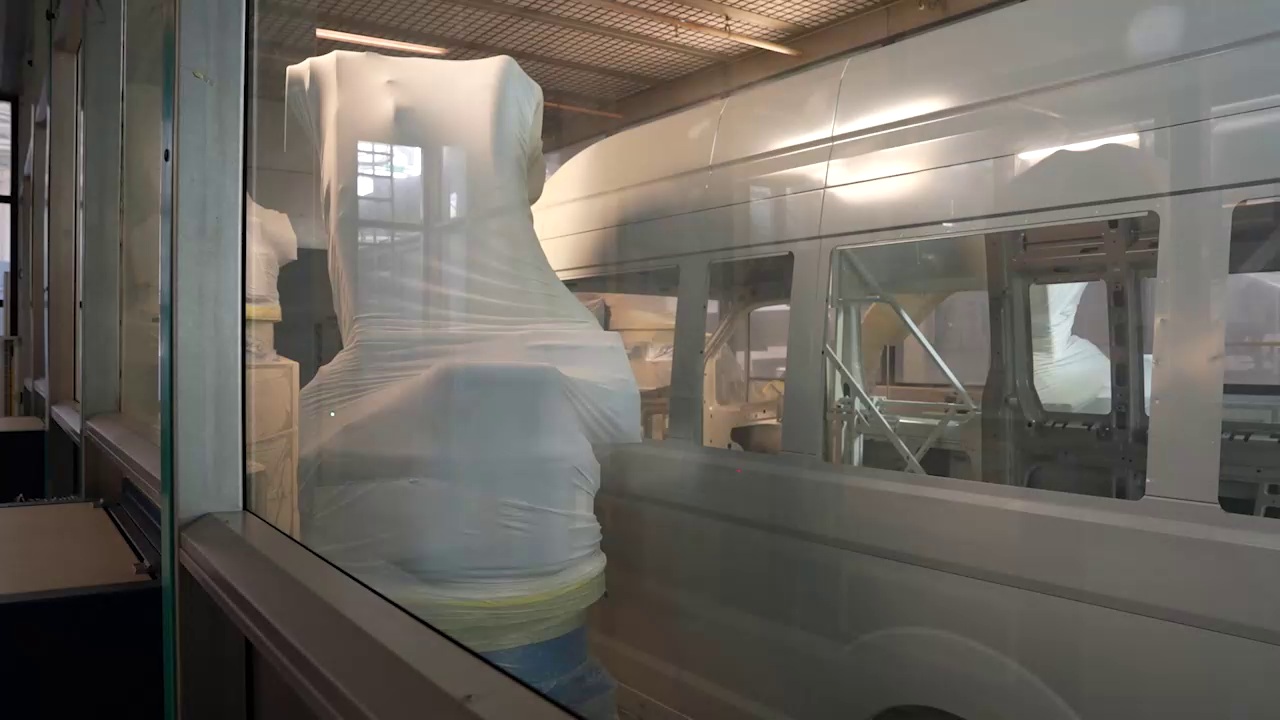

Геометрия кузова сложнее, чем кажется снаружи. Помимо больших панелей необходимо обработать дверные проёмы, стойки, кромки, внутренние участки капота и другие зоны. В показанном производстве применяются многоосевые окрасочные роботы, включая семиосные манипуляторы.
Один робот может работать как открыватель, удерживая дверь или капот, а другой — наносить материал. Дополнительная ось расширяет рабочую зону манипулятора и помогает выдерживать расстояние и ориентацию распылителя на сложной поверхности.
Преимущества роботизированной окраски:
- повторяемая траектория движения;
- стабильная скорость и расстояние до поверхности;
- управление подачей материала;
- снижение участия человека во вредной среде;
- возможность быстро переключать программы под разные кузова.

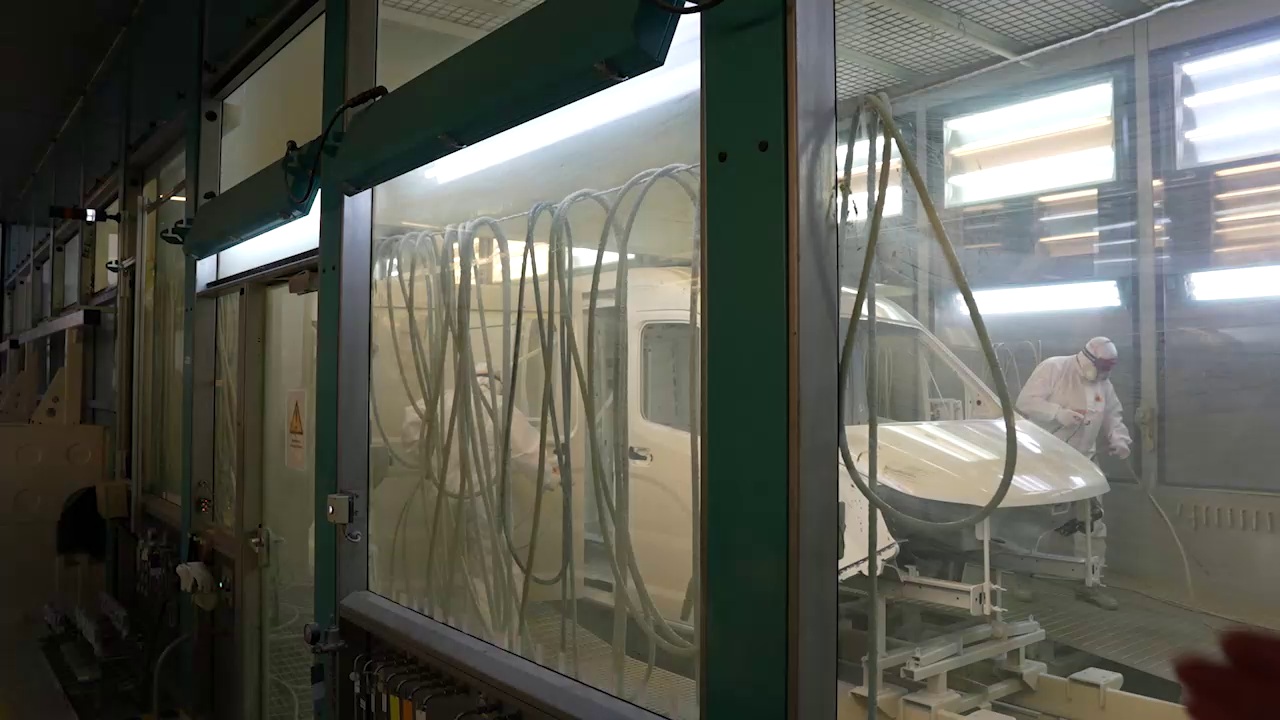

Автоматизация не отменяет контроля специалистов. Персонал управляет параметрами процесса, обслуживает оборудование, проверяет качество и выполняет операции, которые требуют ручной работы.
Чистая зона и борьба с пылью
Во время нанесения грунта, эмали и лака даже небольшая частица пыли может стать видимым дефектом. Поэтому окрасочные зоны отделяются от остальных участков, а персонал использует специальную одежду.
Для разных зон организована подготовка воздуха. Значение имеют чистота, температура, влажность и направленность потока. Эти параметры влияют на перенос материала, испарение растворителей и внешний вид готовой поверхности.
Из каких слоёв состоит покрытие кузова ГАЗели
Точная система зависит от материала кузова, цвета и исполнения, однако в репортаже показана следующая последовательность:
- подготовленный металлический кузов;
- катафорезный грунт;
- вторичный грунт;
- базовая эмаль;
- прозрачный лак — в тех системах, где он предусмотрен, в частности для покрытий типа «металлик».
Каждый слой выполняет свою функцию. Катафорез обеспечивает базовую защиту сложной геометрии. Вторичный грунт выравнивает поверхность и подготавливает её под эмаль. База формирует цвет, а лак отвечает за внешний вид и дополнительную стойкость верхней части системы.
Нельзя оценивать долговечность только по общей толщине. Стабильность покрытия зависит от совместимости материалов, подготовки основания, режимов сушки и качества нанесения каждого слоя.
Как в лаборатории проверяют автомобильную краску
Окрашенный кузов оценивают визуально и измерительными методами, а материалы и технологию дополнительно проверяют в лаборатории.
В репортаже показаны испытания, которые моделируют характерные нагрузки:
- твёрдость и эластичность покрытия;
- адгезия между слоями и металлом;

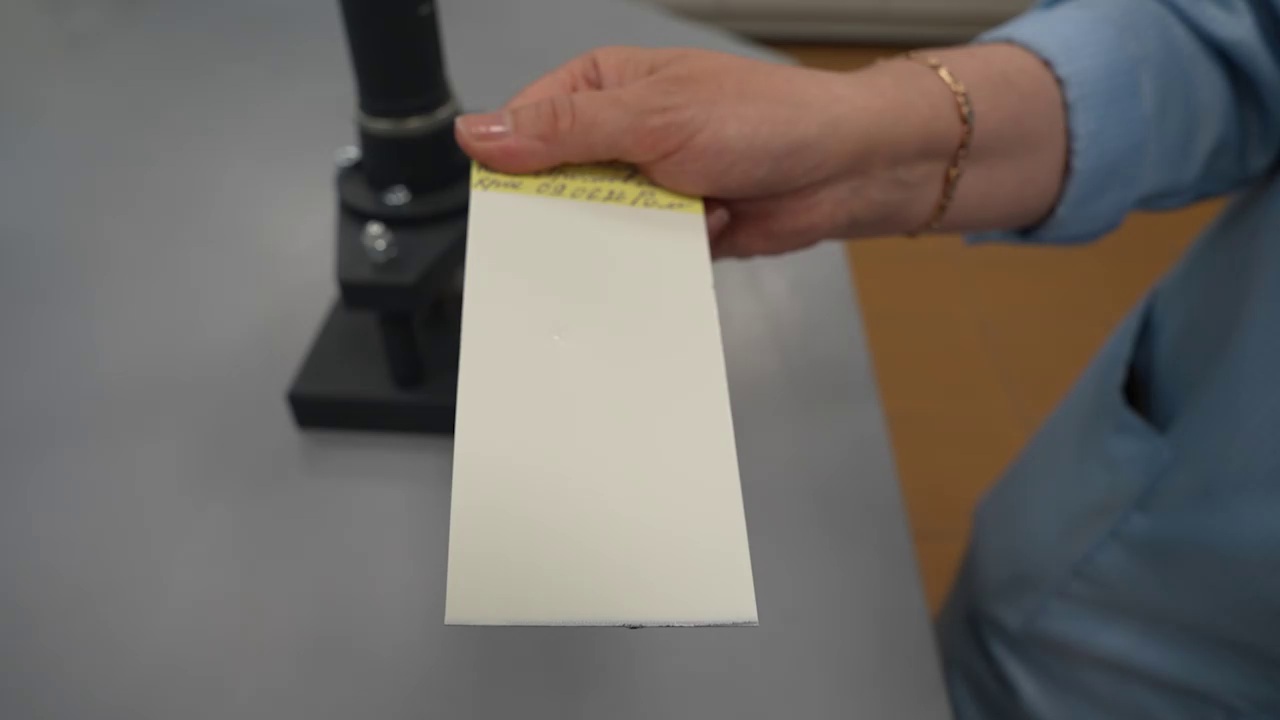

- ударная прочность;

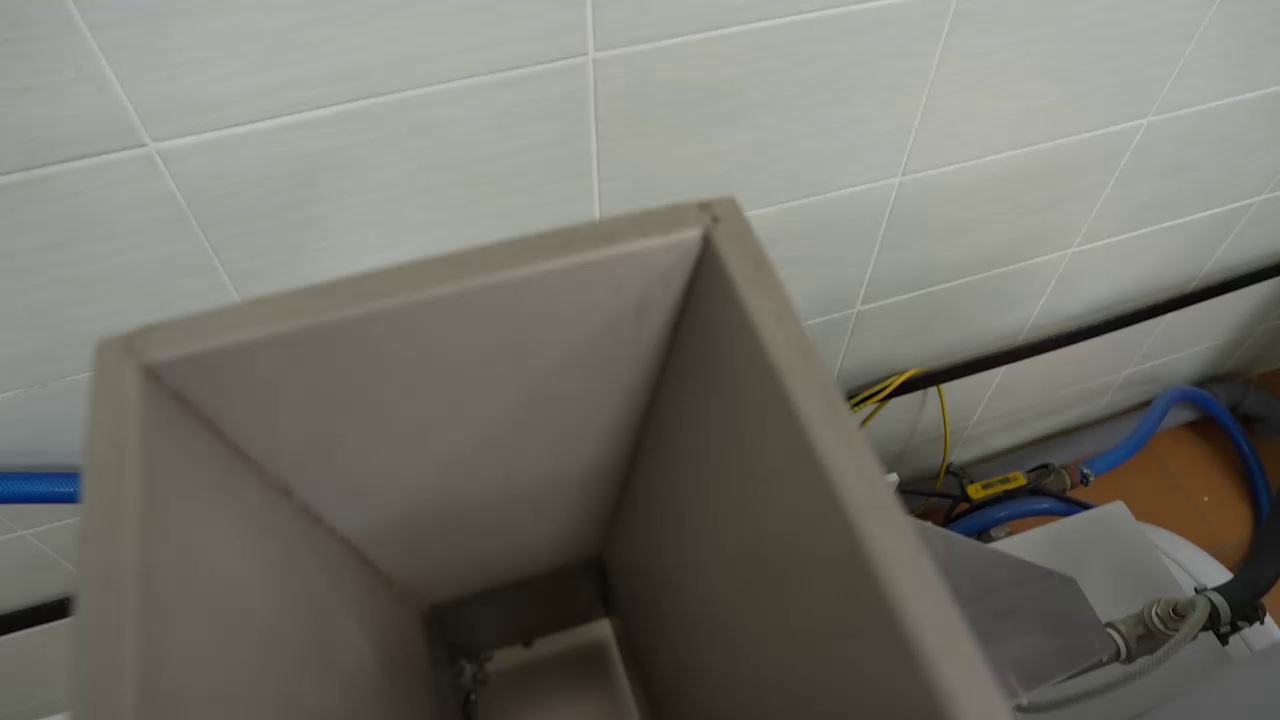

- стойкость к сколам от камней;
- поведение после надреза;
- воздействие высокой влажности и соляного тумана;

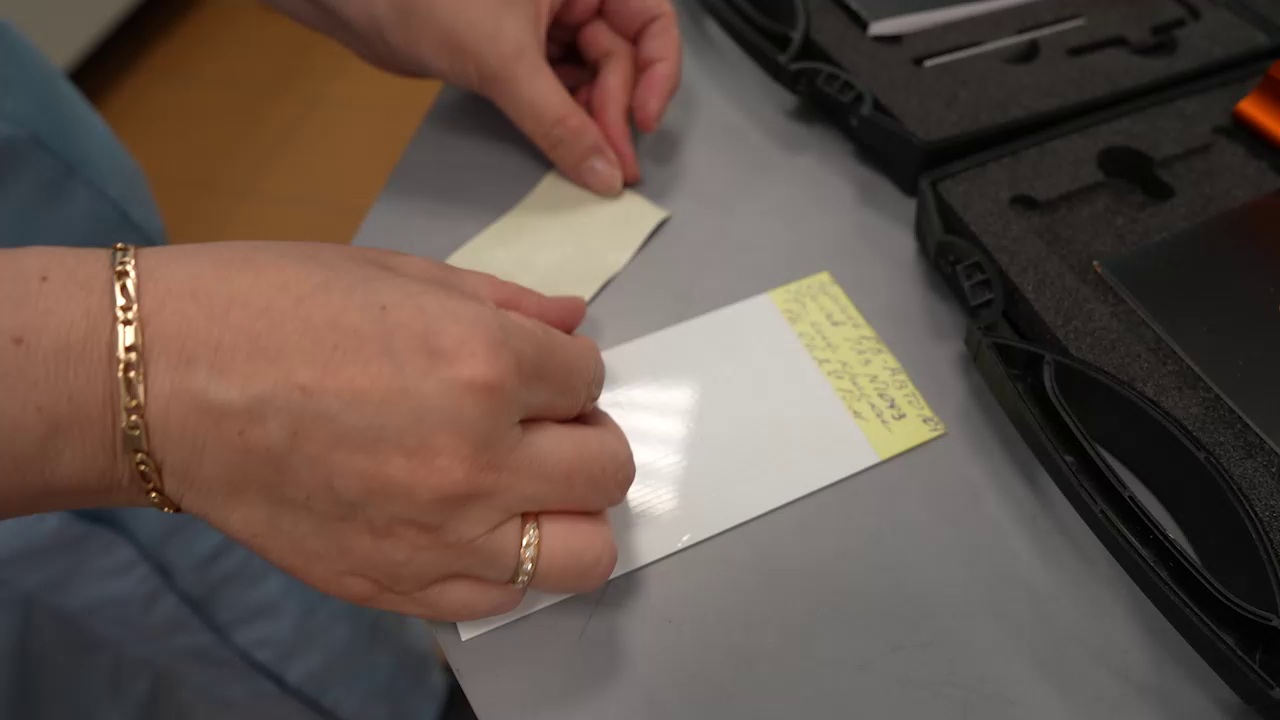

- распространение коррозии от повреждённого участка.
Ускоренные коррозионные испытания нужны для сравнительной оценки материалов и стабильности процесса. Их нельзя напрямую переводить по простой формуле в годы реальной эксплуатации: на автомобиль влияют климат, реагенты, повреждения, качество ремонта и обслуживание.
В видео прозвучал ориентир 12 лет до сквозной коррозии. Условия антикоррозионной гарантии следует проверять по руководству и гарантийным документам конкретного автомобиля.
Обработка скрытых полостей воском

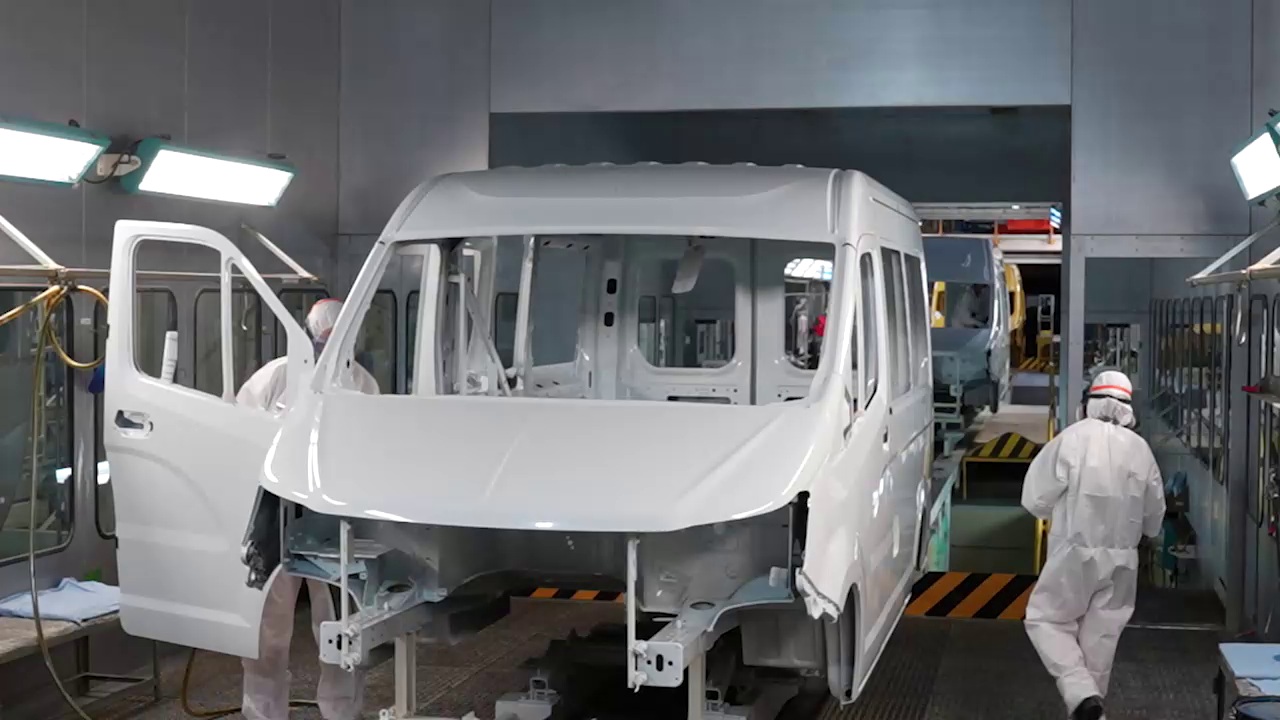

Внутри порогов, стоек и лонжеронов есть закрытые участки, которые нельзя регулярно осматривать или промывать. Для их дополнительной защиты применяется воск.
После нанесения кузов раскачивают. Так воск распределяется по внутренним поверхностям и соединениям, а избыток материала выходит через технологические отверстия. Это отдельная операция, которая дополняет катафорезный грунт и наружное лакокрасочное покрытие.
Нужен ли дополнительный антикор новой ГАЗели
Заводская система уже включает химическую подготовку, катафорез, многослойное лакокрасочное покрытие, герметизацию, защиту днища и обработку скрытых полостей. Поэтому решение о дополнительном антикоре стоит принимать после оценки условий эксплуатации и фактического состояния автомобиля.
Дополнительная обработка может быть оправдана:
- при круглогодичной эксплуатации на дорогах с большим количеством реагентов;
- при работе на грунтовых дорогах и стройплощадках;
- после кузовного ремонта;
- при повреждении заводской защиты;
- когда диагностика выявила недостаточную обработку конкретной полости.
Наносить антикоррозионный состав поверх грязи, влаги или активной ржавчины нельзя. Поверхность необходимо очистить и высушить, а материал — проверить на совместимость с заводскими покрытиями. Закрытые дренажные отверстия тоже создают риск: вода должна иметь путь для выхода.
Вывод
Защита кузова ГАЗели от коррозии формируется задолго до появления видимого цвета. Ключевую роль играют подготовка металла, полное погружение при катафорезном грунтовании, соблюдение режимов сушки и совместная работа всех слоёв покрытия. Роботы повышают повторяемость нанесения, а лаборатория проверяет, выдерживает ли система удары, сколы, влажность и коррозионную нагрузку.
Частые вопросы
Что такое катафорез кузова автомобиля?
Это способ нанесения грунта электроосаждением. Кузов погружают в ванну, а электрическое поле заставляет частицы материала осаждаться на проводящей поверхности, включая сложные внутренние зоны.
Зачем полностью погружать кузов в ванну?
Полное погружение помогает обработать не только наружные панели, но также внутренние поверхности, проёмы, стыки и скрытые участки, куда трудно направить распылитель.
Покрывают ли скрытые полости ГАЗели воском на заводе?
В показанном производстве воск подаётся во внутренние полости, после чего кузов раскачивают для распределения состава.
Можно ли делать дополнительный антикор сразу после покупки?
Можно, если это обосновано условиями эксплуатации и обработка выполняется по чистой сухой поверхности совместимым материалом. Перед работой полезно проверить состояние заводского покрытия и дренажей.
Как проверяют качество автомобильной краски?
Помимо визуального контроля измеряют толщину и свойства покрытия, проверяют адгезию, эластичность, ударную прочность, стойкость к сколам, влажности и соляному туману.
